MacKimmie Complex mit Tower Renovierung, Calgary, AB, Kanada

MacKimmie Complex mit Tower Renovierung
MacKimmie Complex mit Tower Renovierung

Das Großprojekt MacKimmie Complex mit einer Bruttogeschossfläche von insgesamt rund 34.000m² ist als besonders nachhaltiger und energieeffizienter Gebäudeverbund konzipiert. Besondere Herausforderung war das Ziel, als Pilotprojekt den „Zero Carbon Building Standard V1“ des Canada Green Building Councils zu erfüllen. Hierfür ist es erlaubt, CO2-Emissionen durch erneuerbare Energien außerhalb des Standorts auszugleichen..
Architektur und Konstruktion der Gebäude machen die verschiedenen Elemente des Konzepts nach außen hin sichtbar, auch mit dem Ziel, Bewusstsein über den Klimawandel und die nötige Energietransformation im Gebäudesektor zu fördern und festigen und auf dem Campus beispielgebend zu wirken.

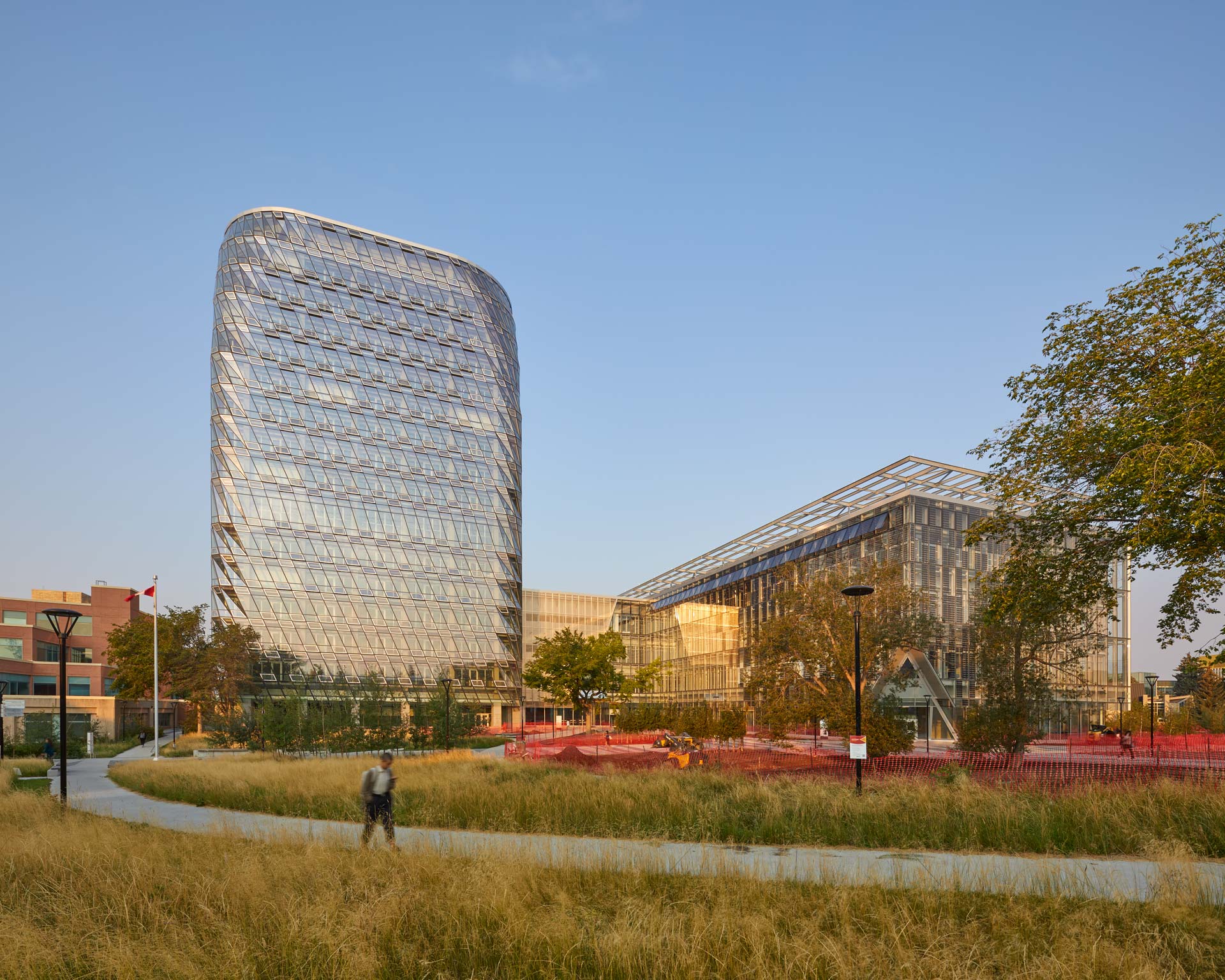

Für den vollständig renovierten Turm wurde das ehemalige Bibliotheksgebäude mit 12 Obergeschossen kernsaniert und für Büronutzung umgebaut.

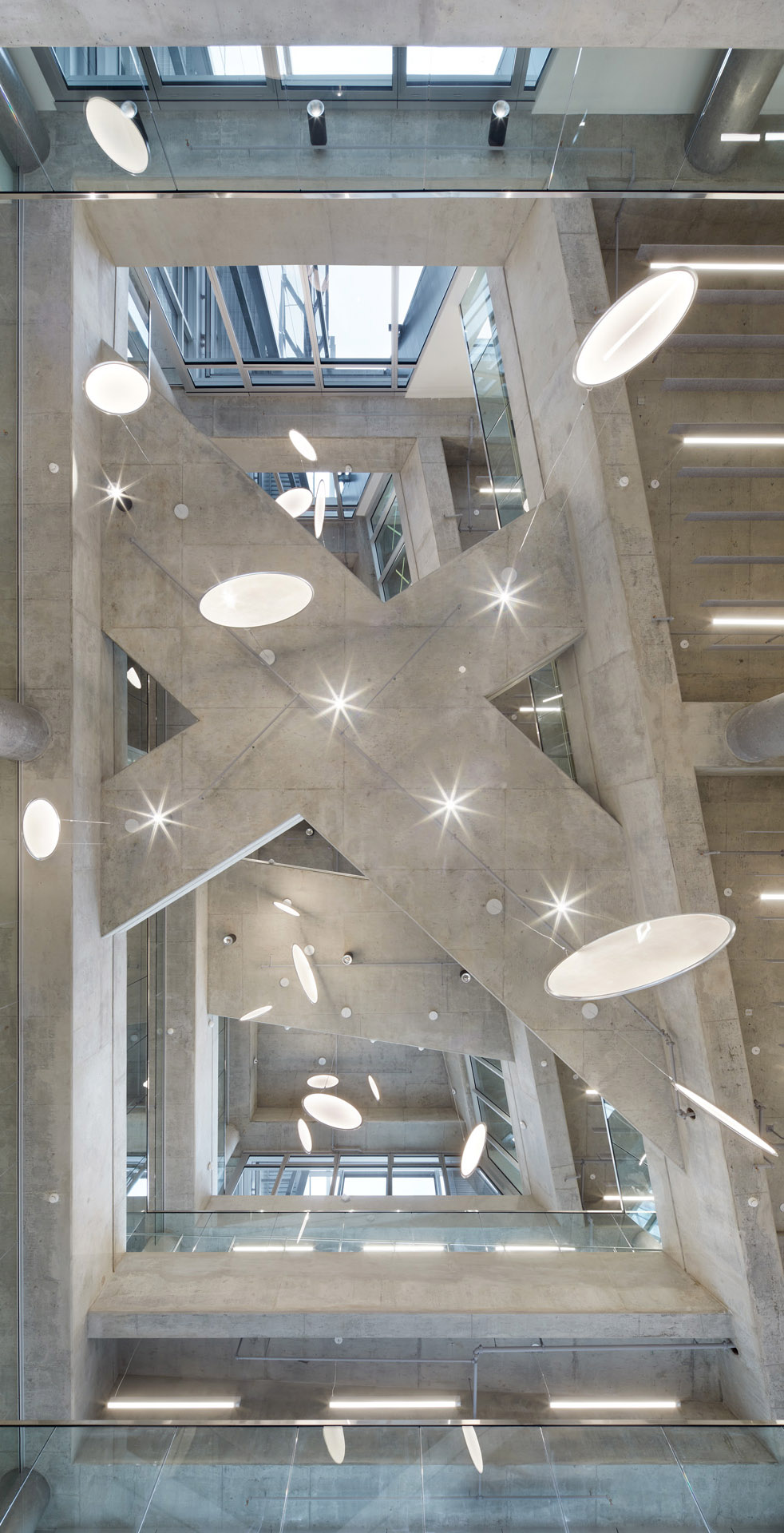

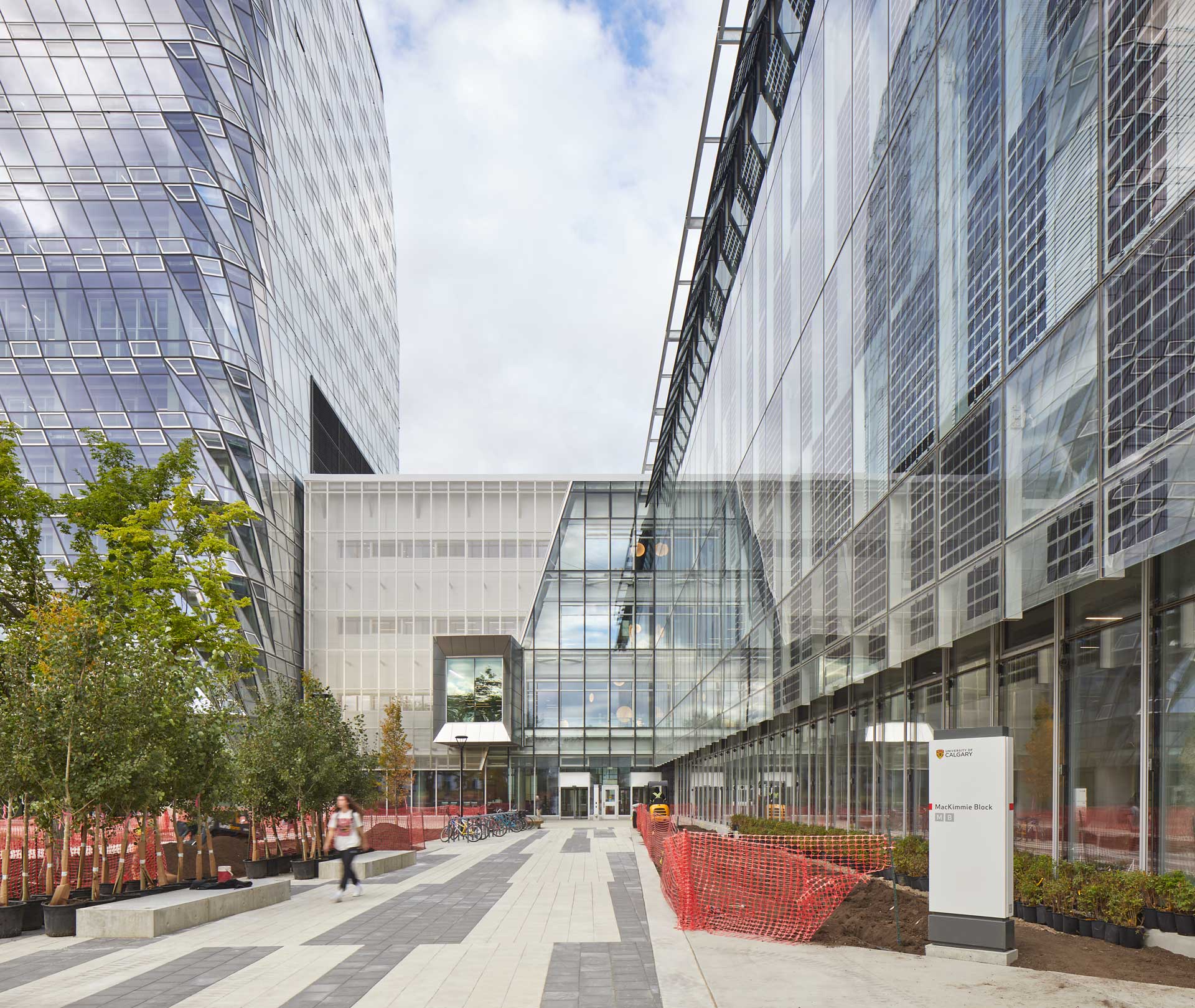

Zweiter Hauptbestandteil ist der nachfolgend fertiggestellte Neubau des ‚Blocks‘. Die Verbindung zwischen den beiden Bauteilen schließt ein Atriumgebäude, der sogenannte „Link“.
Erster Meilenstein war die Sanierung und Neuentwicklung des Turms, der dabei auf 15 Stockwerke anwuchs.
Zur Sanierung hatte man zunächst die ursprüngliche Betonfassade und die Gebäudetechnik entfernt. Davon wurde ein Großteil des Materials recycelt. Übriggeblieben waren im Wesentlichen die tragende Struktur und Geschossdecken des Baus aus den 1960er Jahren. Darauf aufbauend wurde der Turm um zwei nutzbare Stockwerke erweitert und mit der doppelschaligen Glasfassade umschlossen, die für Behaglichkeit, passive Wärmegewinne und viel Tageslicht im Gebäude sorgt. Der Wärmebedarf nach der Sanierung ist um 80% geringer als der des Altbaus.

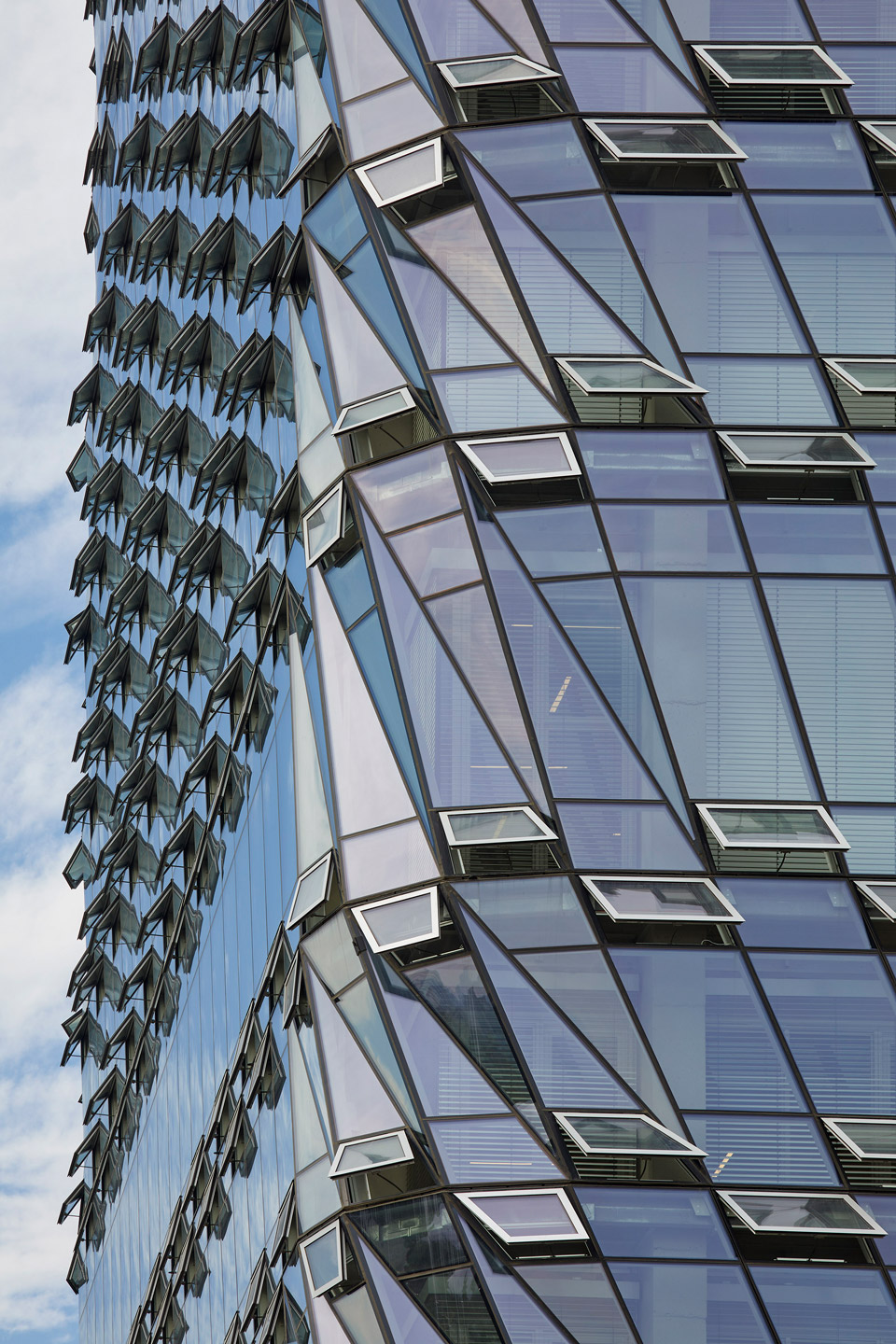

Die vollverglaste, automatisch geregelte Doppelfassade umschließt das gesamte Gebäude. Dabei verläuft die thermische Hülle in der äußeren Glasschicht. Nach Inbetriebnahme fand eine Überprüfung des Konzeptes der passiven Temperierung der Doppelfassade, der natürlichen Lüftung und Nachtluftspülung sowie der HLK-Anlagen im Gebäudeinneren statt. Mit dem Start der Inbetriebnahme des Gebäudes mitten im kalten kanadischen Winter hatte sich bereits das besonders gute passive Verhalten des Gebäudes abgezeichnet, das es der leistungsstarken Hülle zu verdanken hat. Das Konzept reagiert damit gezielt auf das zwar sehr kalte aber häufig sonnige Klima in Calgary und verlängert gleichzeitig den Zeitraum, in dem das Gebäude natürlich belüftet werden kann.

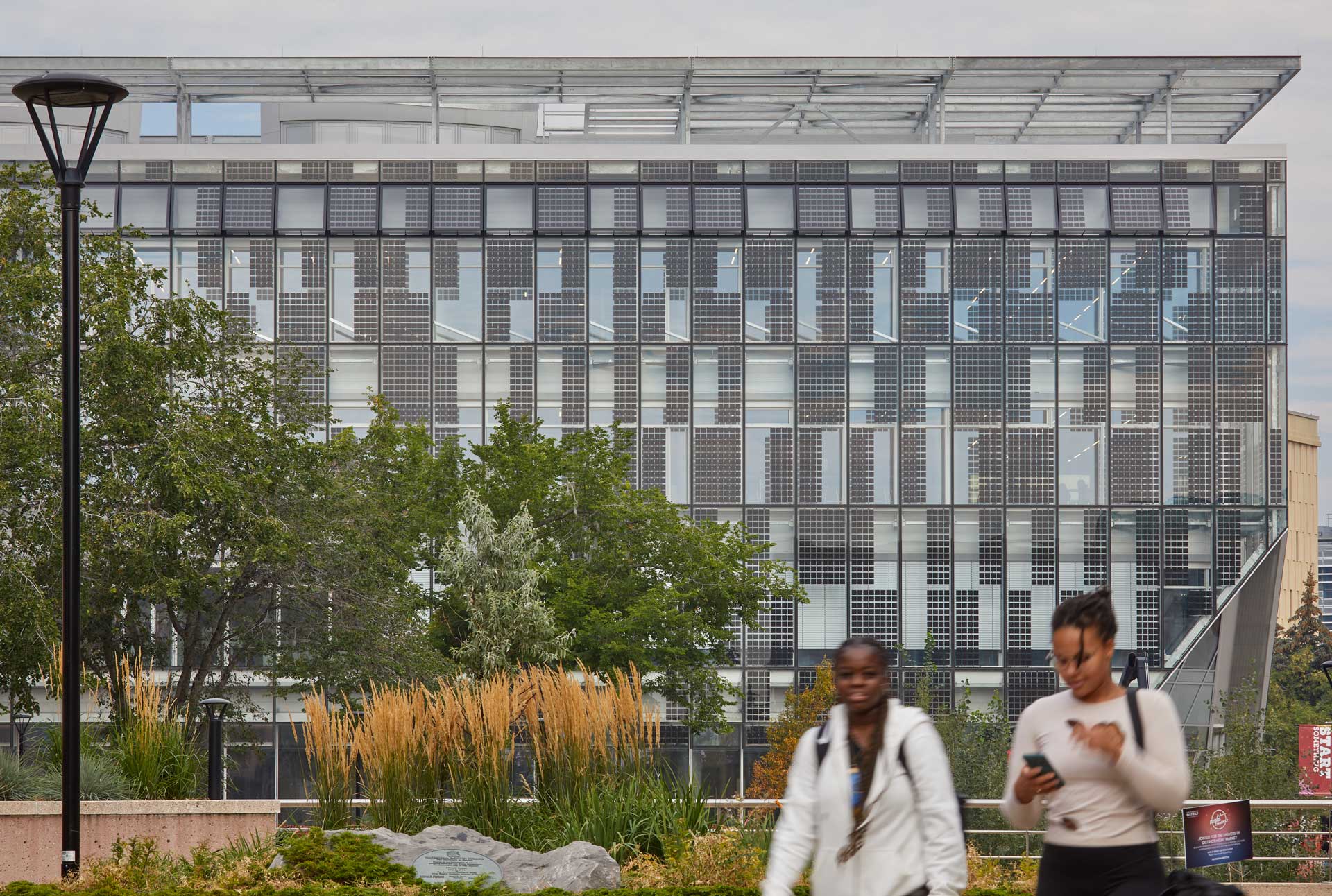

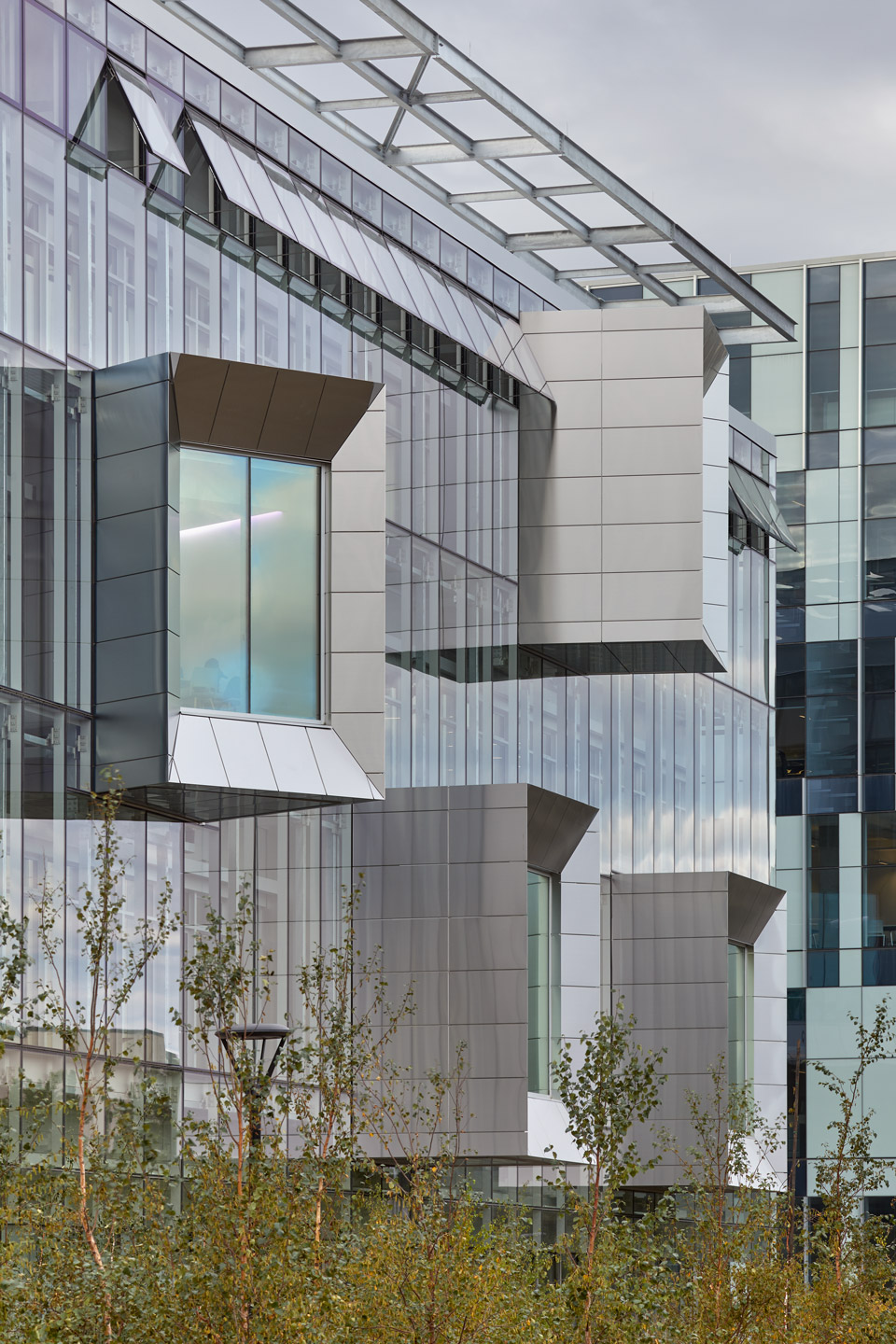

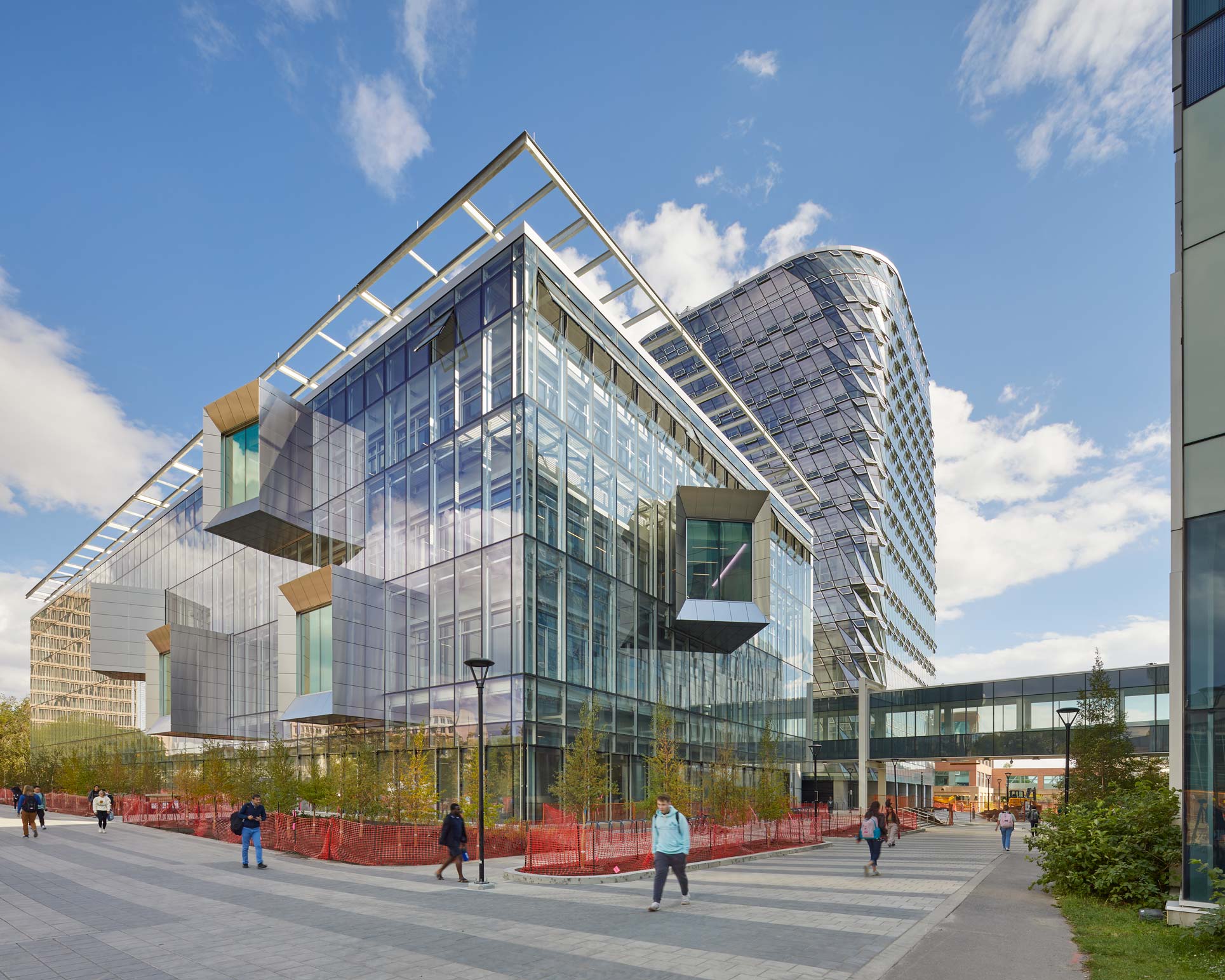

Der ‘Block’ genannte Neubau direkt daneben besitzt ebenfalls eine aktiv geregelte Doppelfassade, die jedoch baukonstruktiv von der des Towers abweicht und – eher klassisch – die thermische Hülle auf der Innenseite führt. Auch hier werden passive solare Wärmegewinne wirkungsvoll ausgenutzt und eine witterungsgeschützte natürliche Lüftung des Gebäudes ermöglicht.

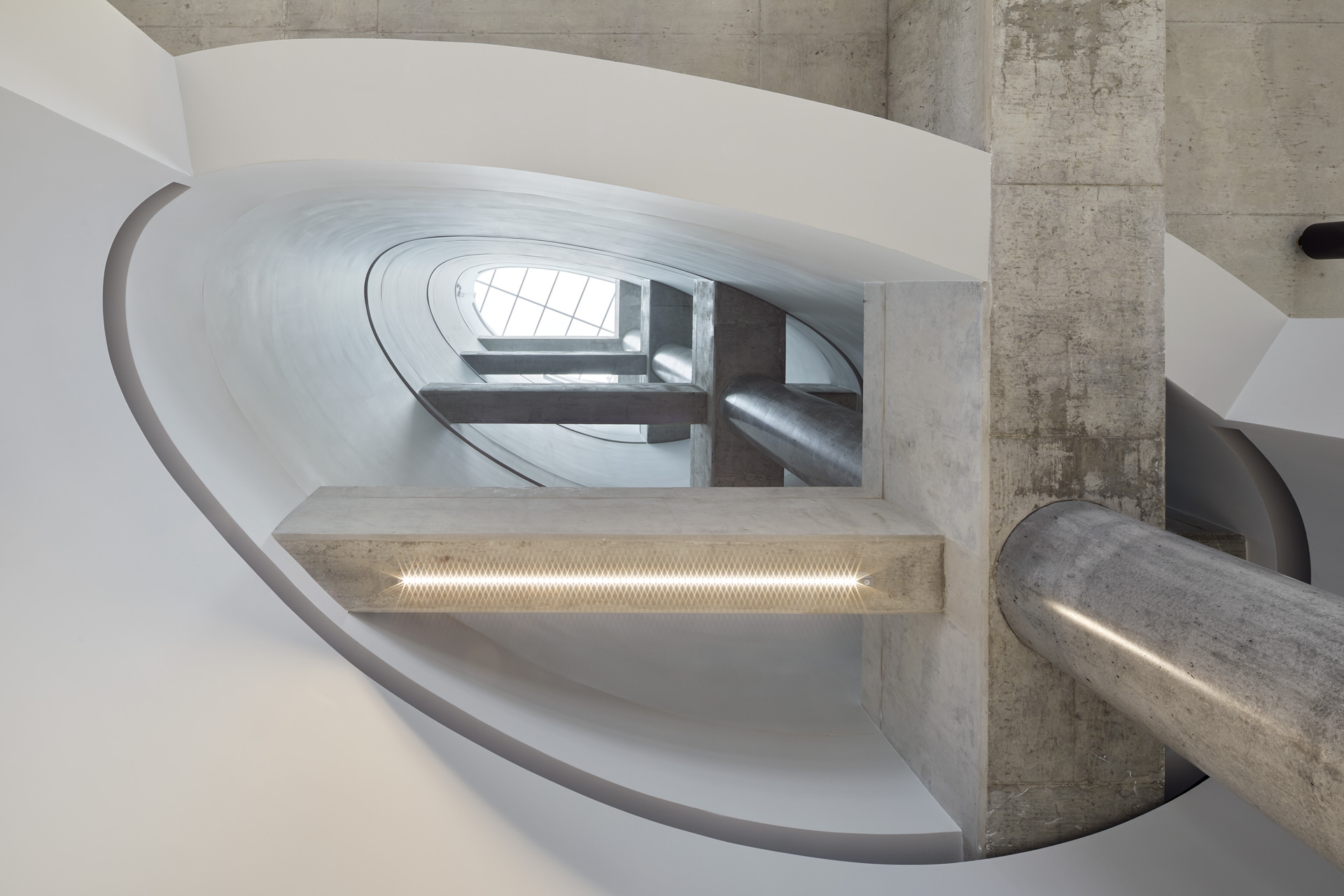

Der motorisierte Sonnenschutz als mikroperforierter Lamellen-Raffstore, der innerhalb der Doppelfassade geschützt untergebracht ist, hält ein Zuviel an solarer Einstrahlung ab während eine gute Blickbeziehung nach außen bestehen bleibt und stellt gleichzeitig eine optimierte Tageslichtversorgung auch in geschlossenem Zustand sicher. Neben der natürlichen Lüftung, die auch sommerliche Nachtauskühlung ermöglicht und durch natürlichen Auftrieb in den 3 vertikalen «Vessels» unterstützt wird, ergänzt ein mechanisches Lüftungssystem per Quelllüftung über den Doppelboden die Frischluftversorgung im Gebäude.

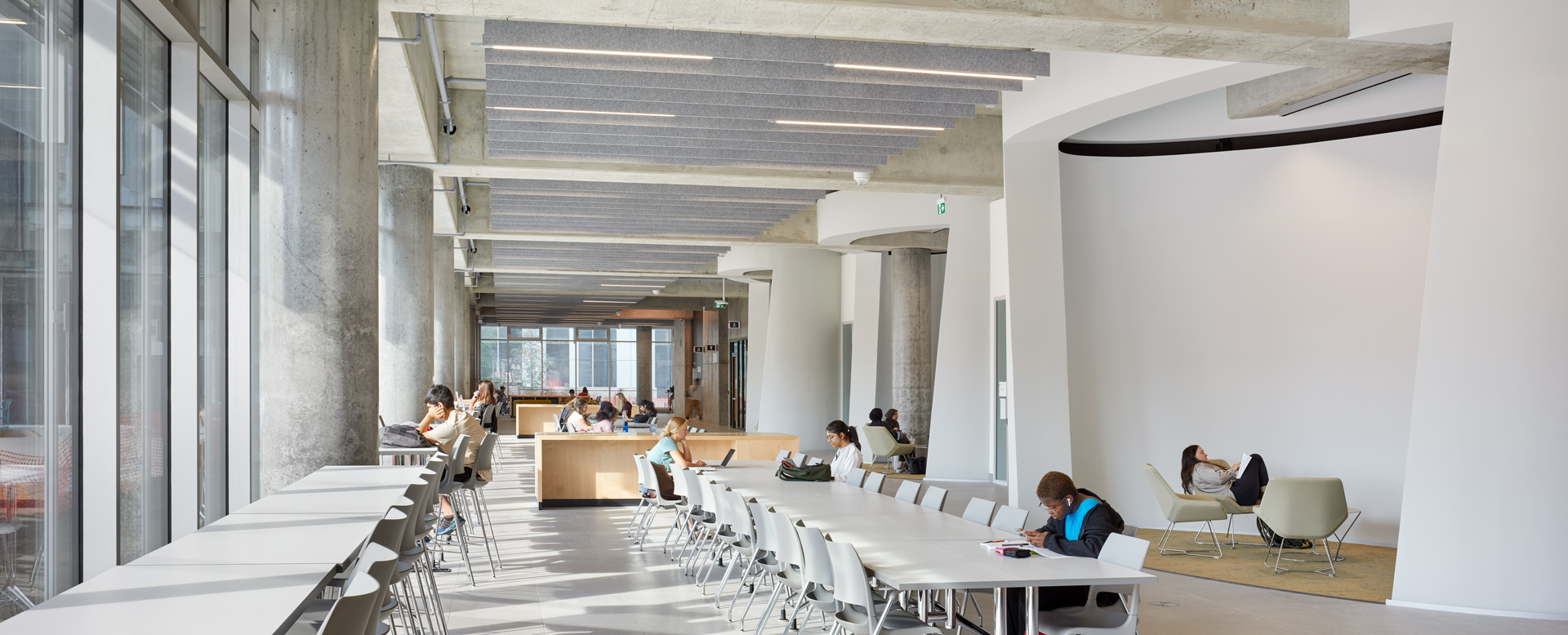

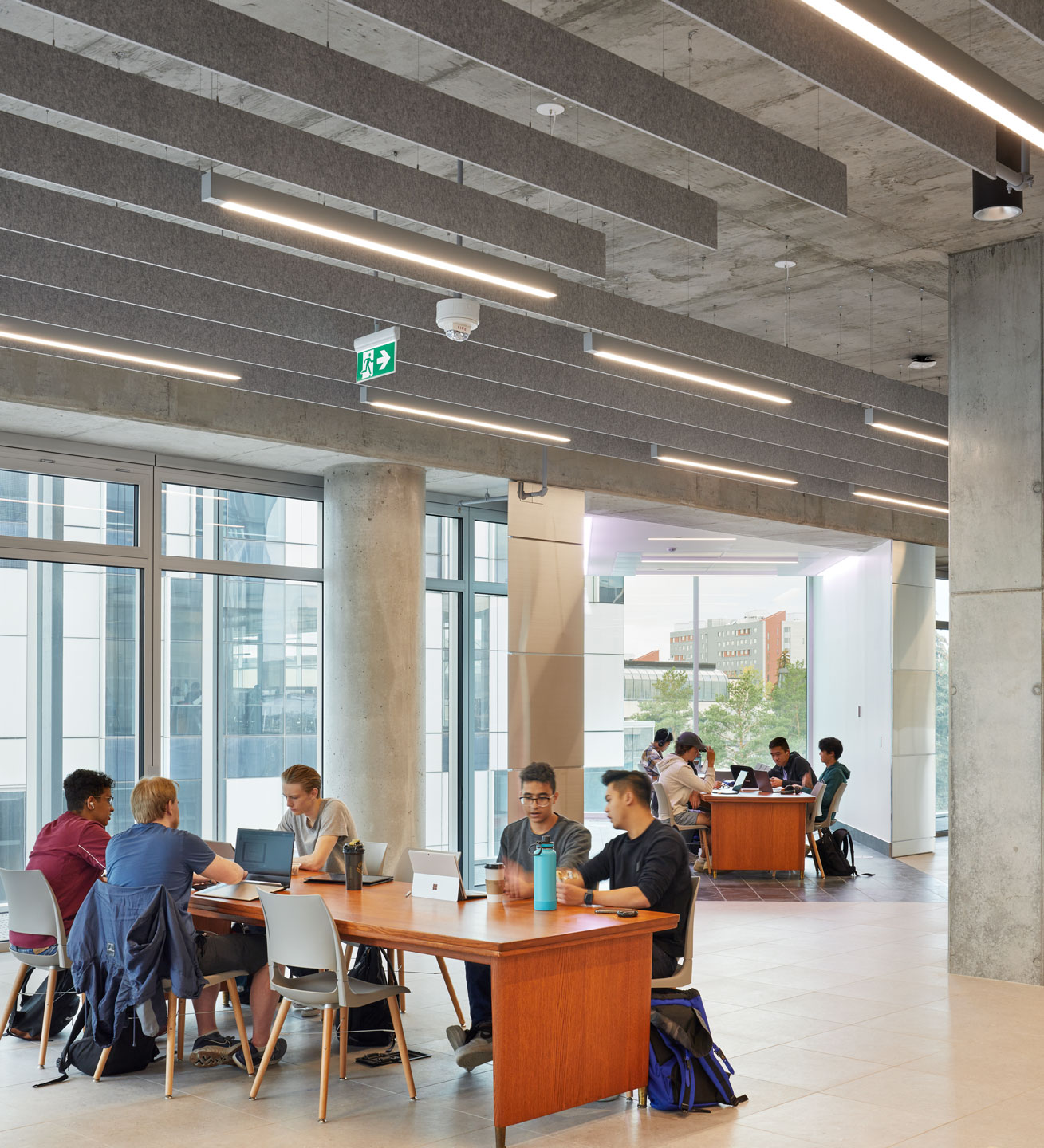

Bauteilaktivierung in Kombination mit Unterflur-Fassadenkonvektoren mit Heizfunktion konditionieren die Räume; die thermische Masse des Gebäudes sorgt für langsame Temperaturänderungen, sie dient als ausgleichender Puffer. Die Oberflächen der massiven Gebäudekonstruktion sind in den Innenräumen dafür gezielt frei von Verkleidungen exponiert gehalten worden.
Das BHKW-basierte campusweite Nahwärme- und Kältenetz der der Universität versorgt den Komplex. Der Wärmebedarf ist mit knapp 30 kWh/m²a prognostiziert und unterschreitet damit die Anforderungen der Zertifizierung nochmals deutlich.

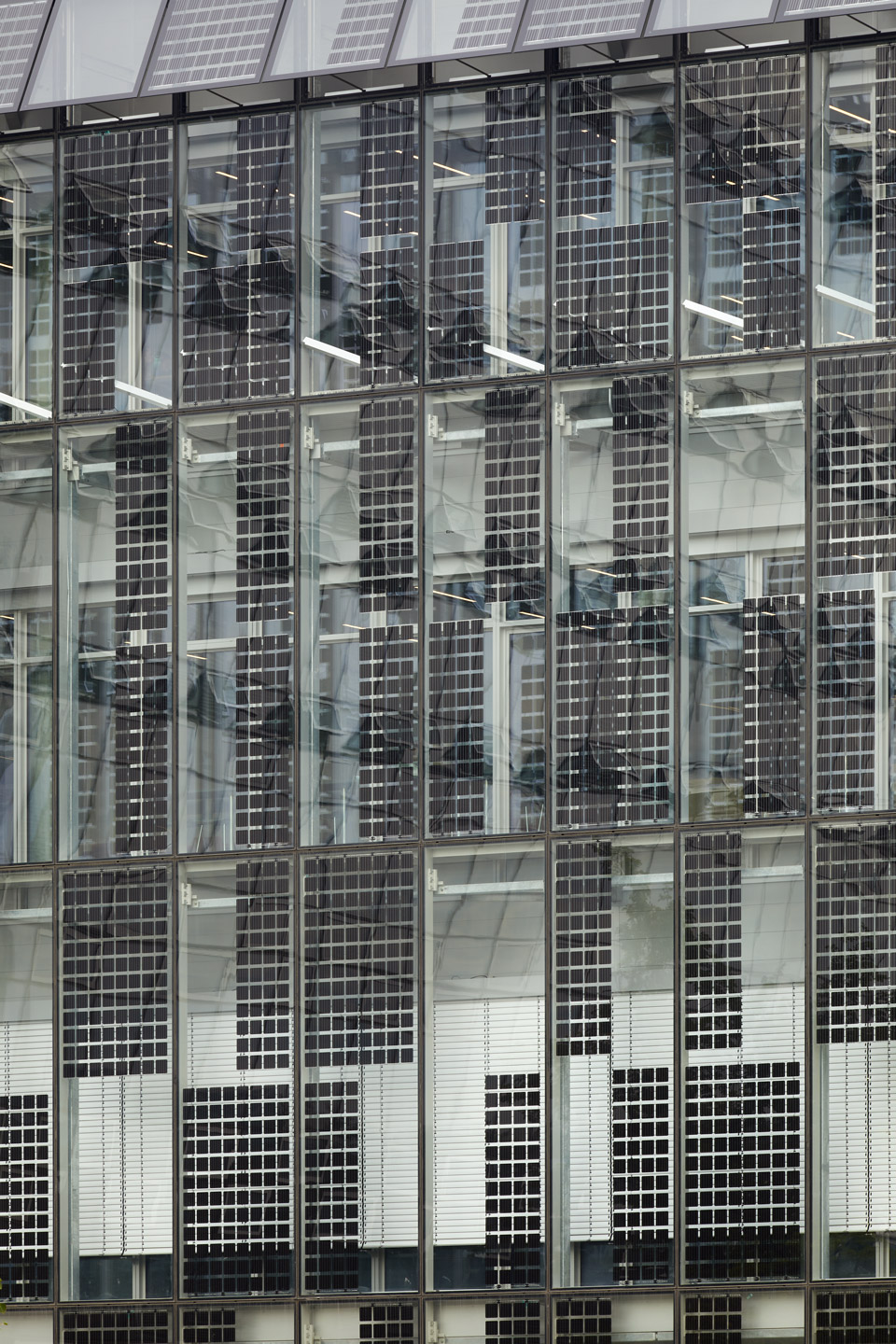

Ein besonderes Merkmal der Gebäudehülle bildet die auf der Ost- und Südfassade in die Verglasung integrierte Photovoltaik. Ihr Energieeintrag ergänzt den Sonnenstrom der auf dem Dach des Towers vorhandenen sowie über dem Block geplanten Solarstromanlagen. Das gesamte PV-System des Komplexes ist mit einer installierten Leistung von ca. 630 kWp für einen Eintrag von jährlich rund 700 MWh an emissionsfreiem Sonnenstrom ausgelegt. Dies entspricht rund 25% des Gesamtenergiebedarfs und einer Reduktion der CO2-Bilanz um rund 40%.

2023 LEED Platinum Certification
2021 Award of Excellence in the Buildings Category
2021 Tree for Life Award Canadian Consulting Engineering (CCE)
2020 UCalgary Group Staff Sustainability Award
2020 CaGBC Green Building Excellence - Zero Carbon Award
