DSM Deutsche Schule Madrid, Madrid, Espagne

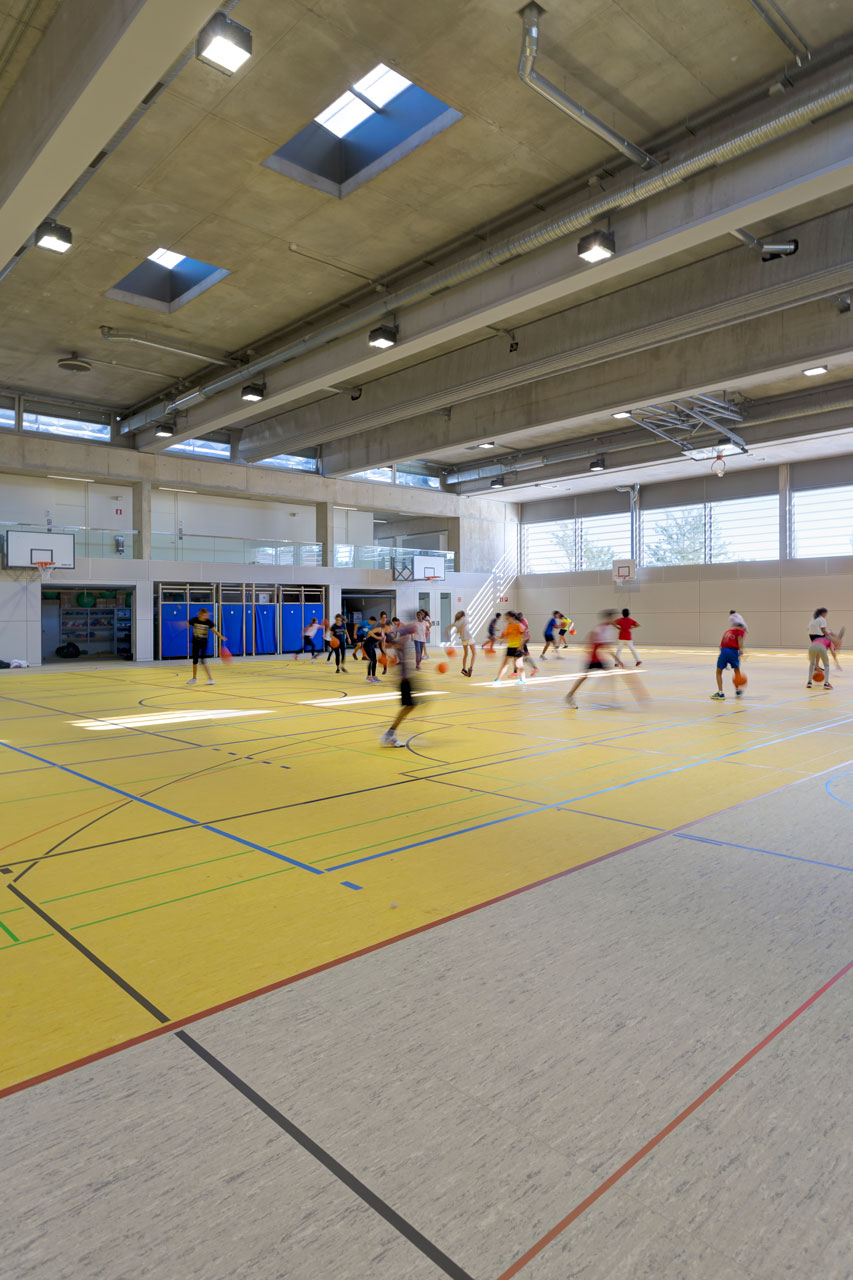

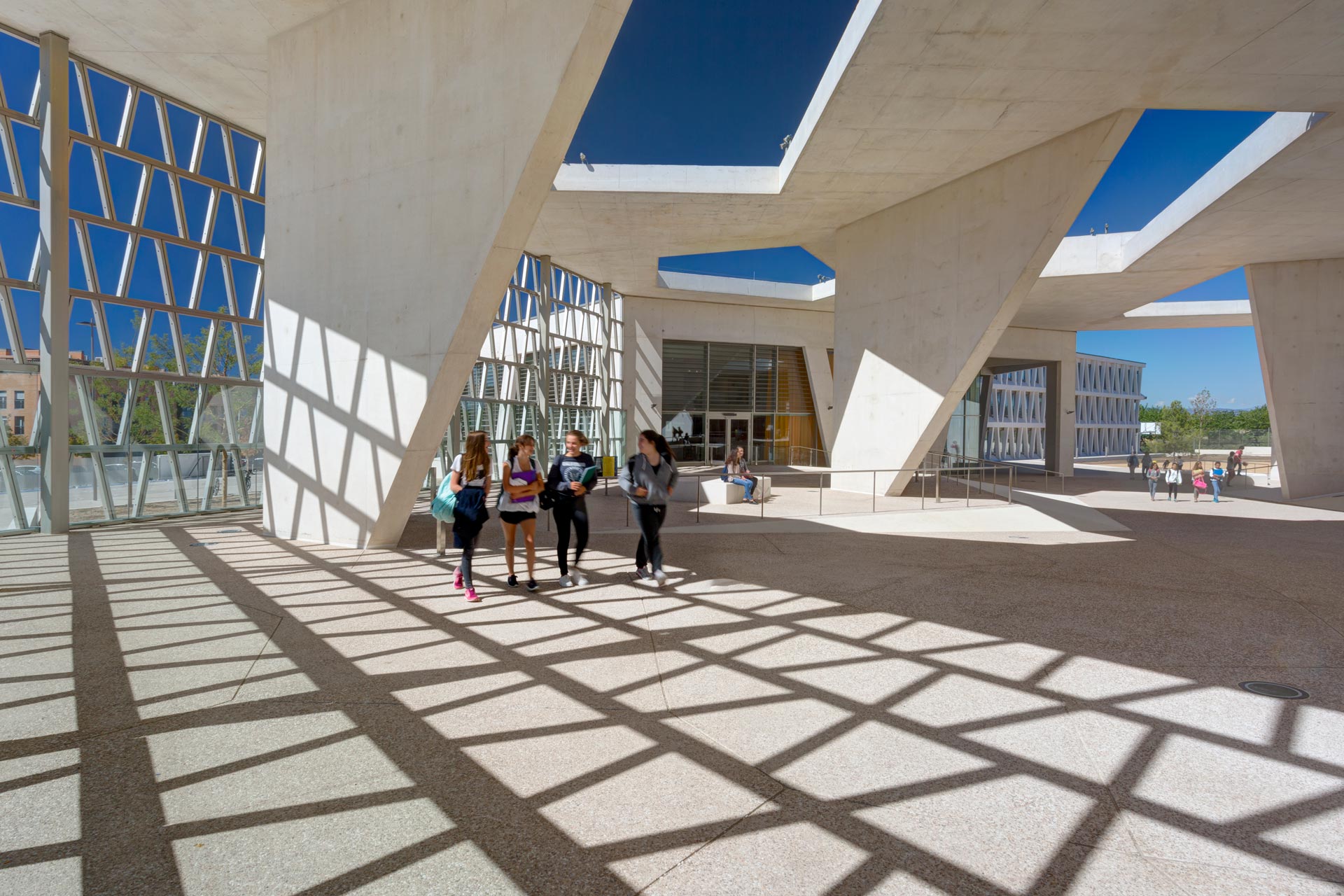

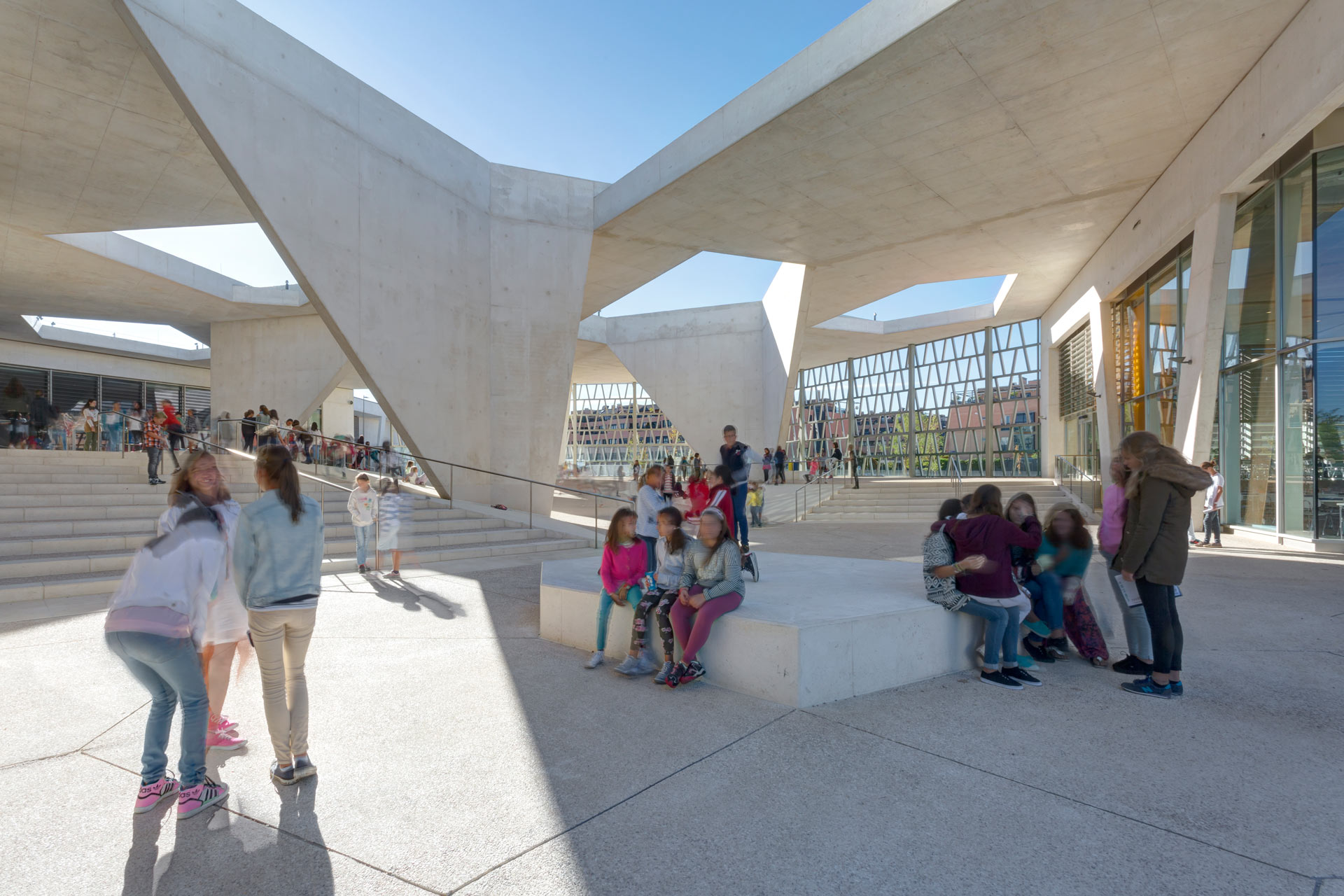

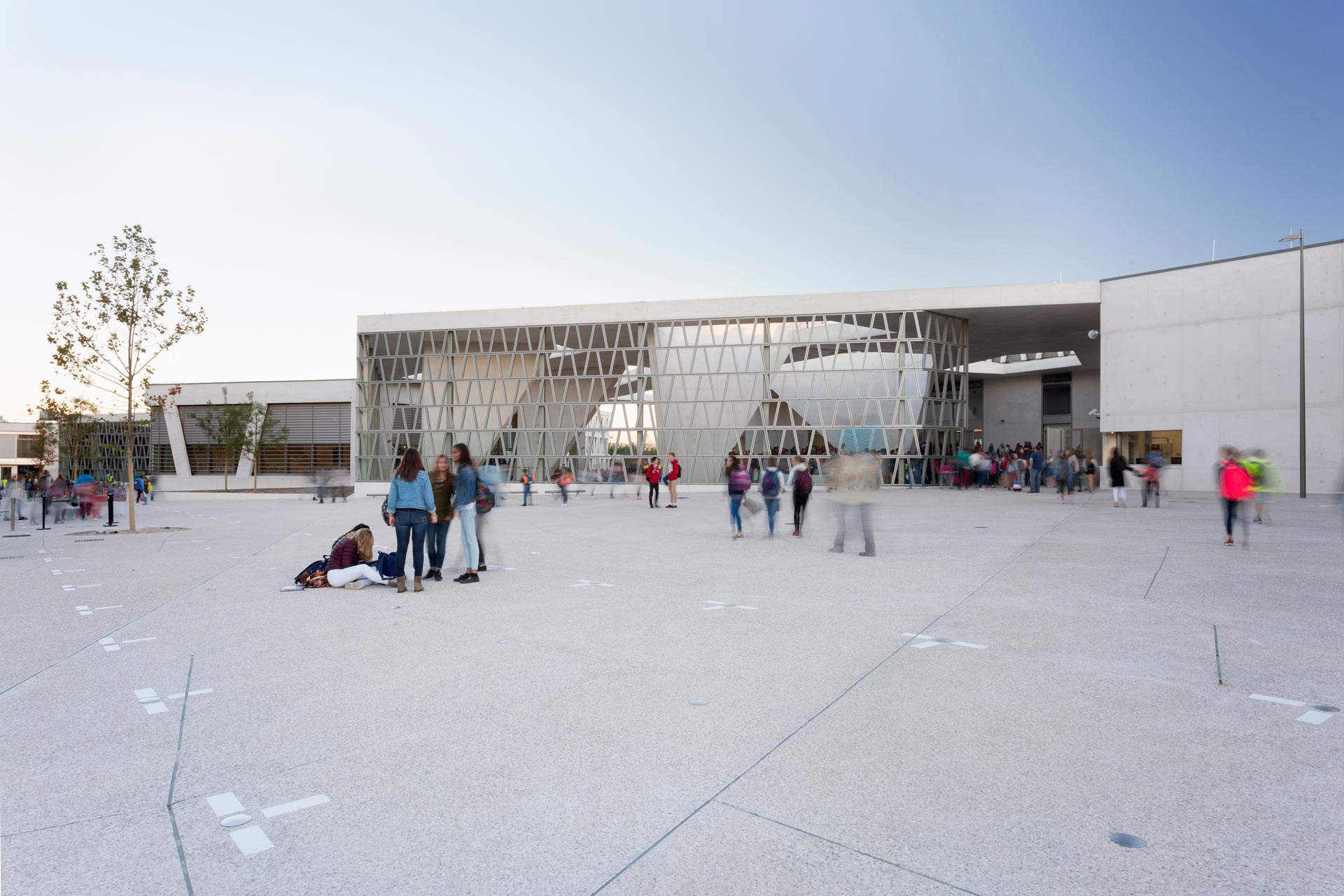

La programmation de l'école allemande de Madrid comprend une école maternelle, une école primaire et secondaire, une cantine, un auditorium et un gymnase. Les bâtiments sont reliés par des cours, qui sont en partie couvertes pour créer des espaces de repos ombragés.

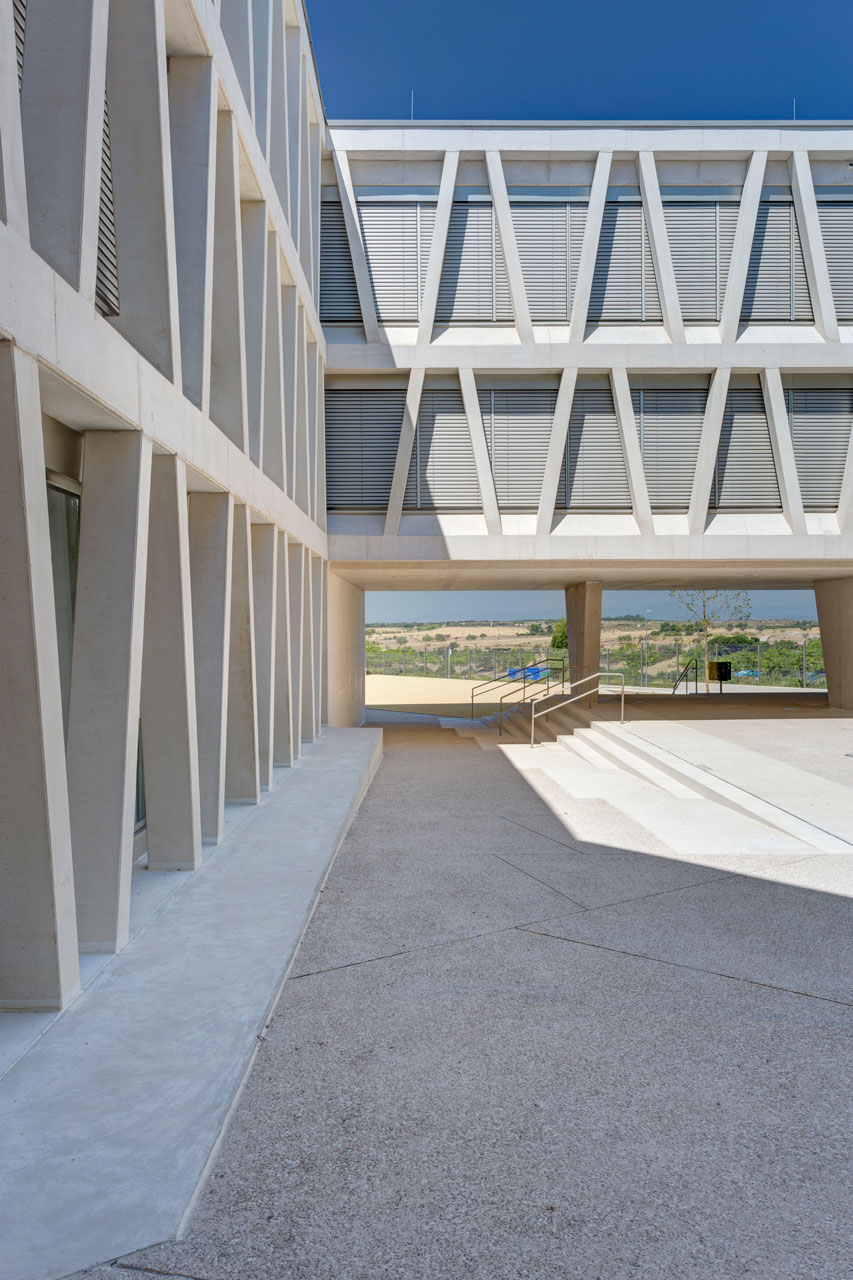

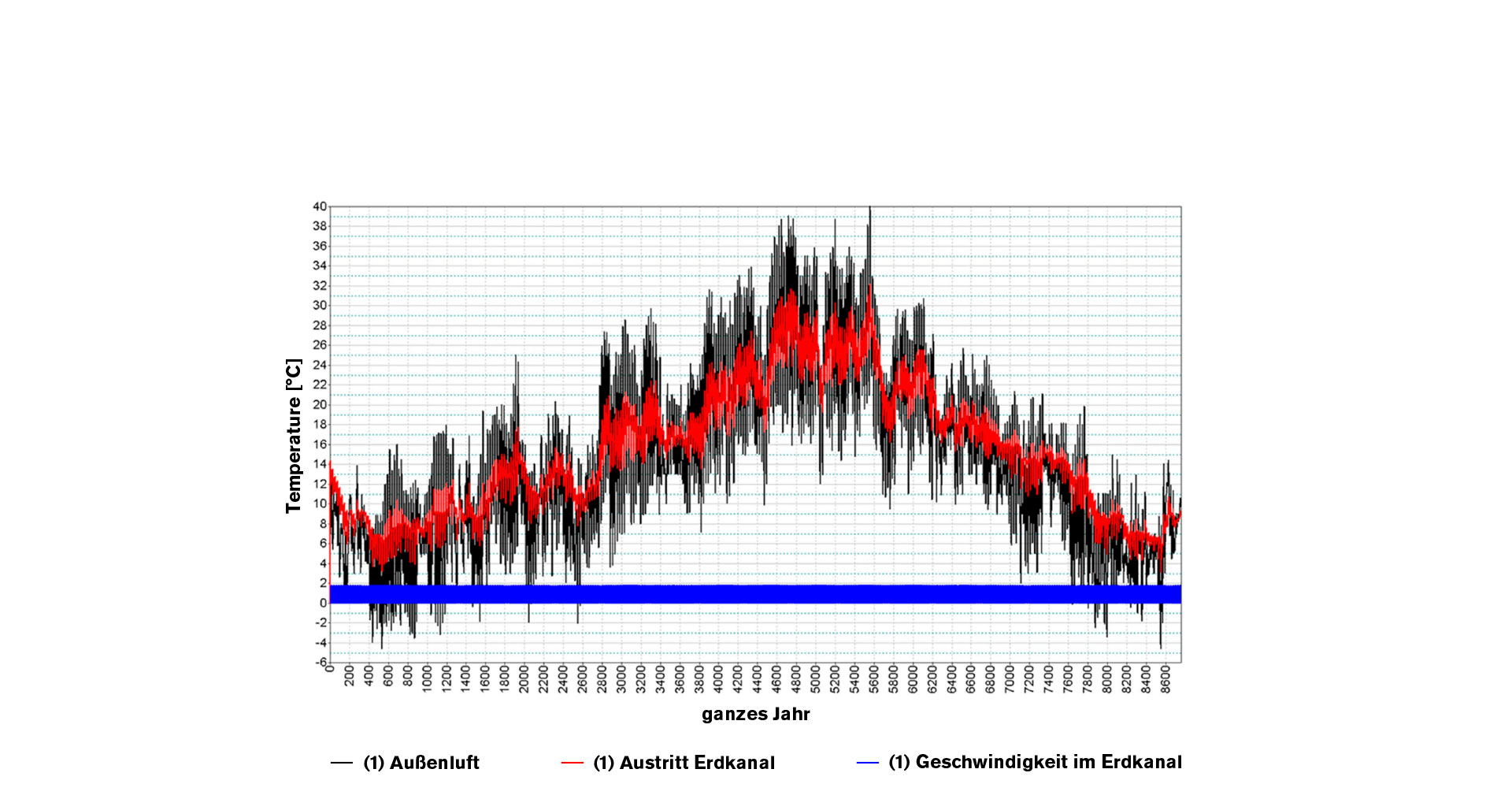

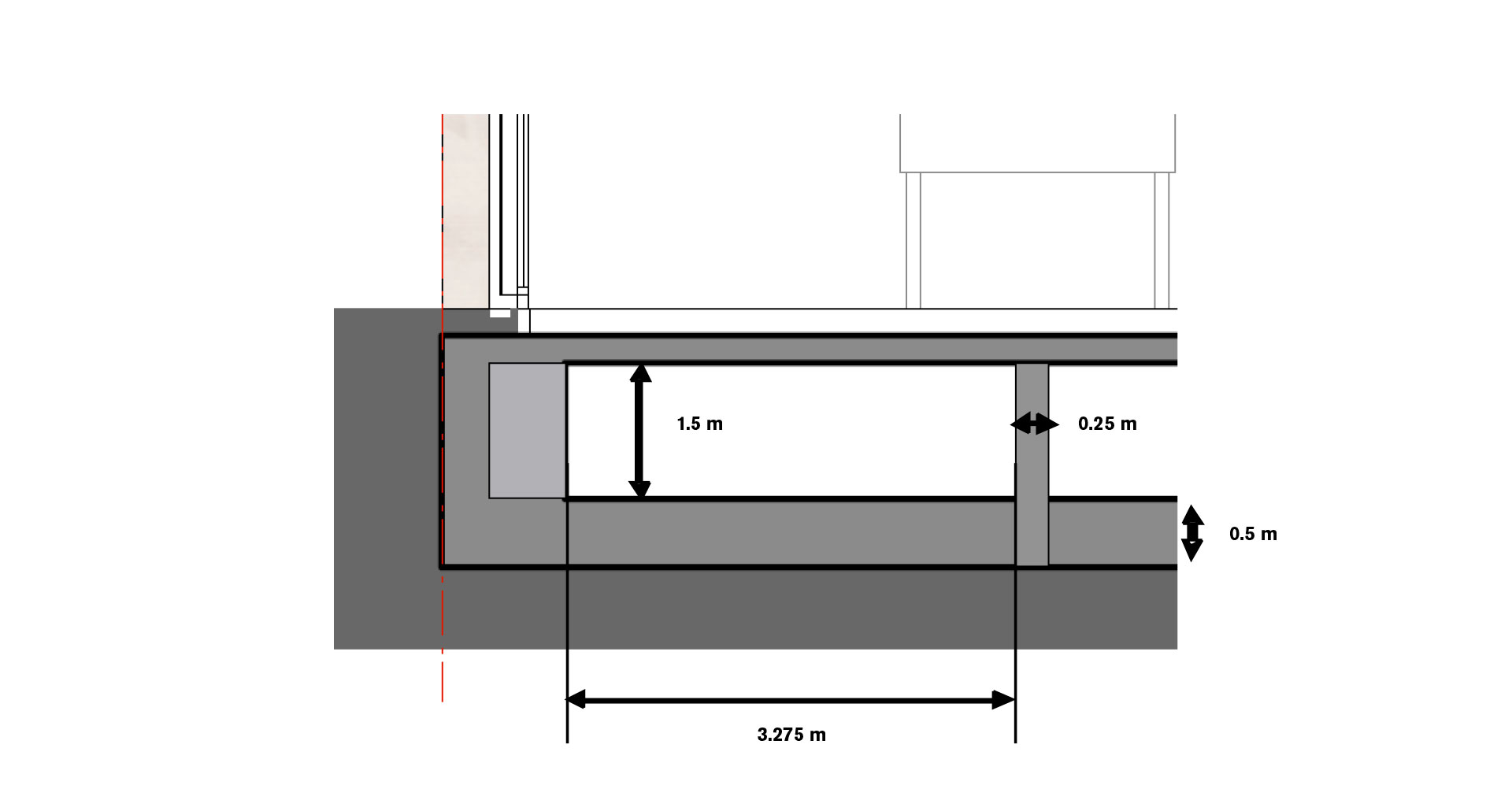

Le concept énergétique est basé sur la très haute efficacité des ombrages extérieurs, sur la forte inertie thermique couplée à une surventilation naturelle nocturne, de l’air neuf naturellement pré-conditionné par le labyrinthe thermique constitué d’arbres ainsi que l’utilisation de l’énergie solaire pour la production d’ECS et d’électricité. Les systèmes de ventilation naturelle ont été installés pour assurer une bonne qualité de l’air et sont équipés en plus d’un récupérateur de chaleur pour les espaces qui les utilisent le plus (salle de classe, garderie). De plus, ils sont combinés au labyrinthe thermique. Les endroits les moins fréquentés comme l’auditorium ou la cantine, sont équipés d’un système d’humidification adiabatique pour l’approvisionnement de l’air. Ces deux technologies permettent un pré-refroidissement de l’air sans utiliser de centrale de refroidissement. Dans les labyrinthes thermiques, l’air extérieur est conditionné par un échange de chaleur avec le sol plus frais, l’humidification adiabatique refroidit l’air extrait par évaporation d’eau et par conséquent, le potentiel de refroidissement de la centrale est transféré à l’air d’entrée par un récupérateur de chaleur.

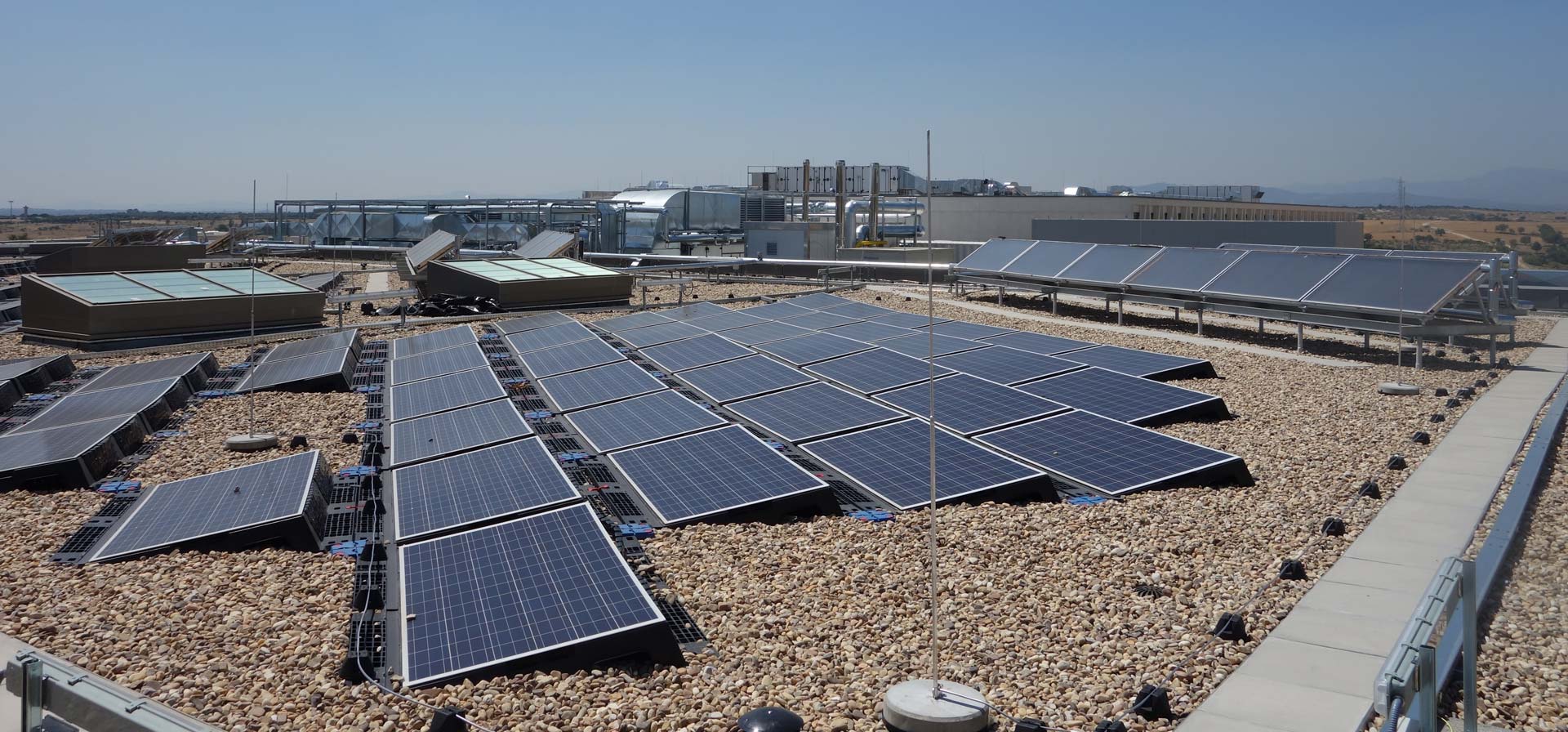

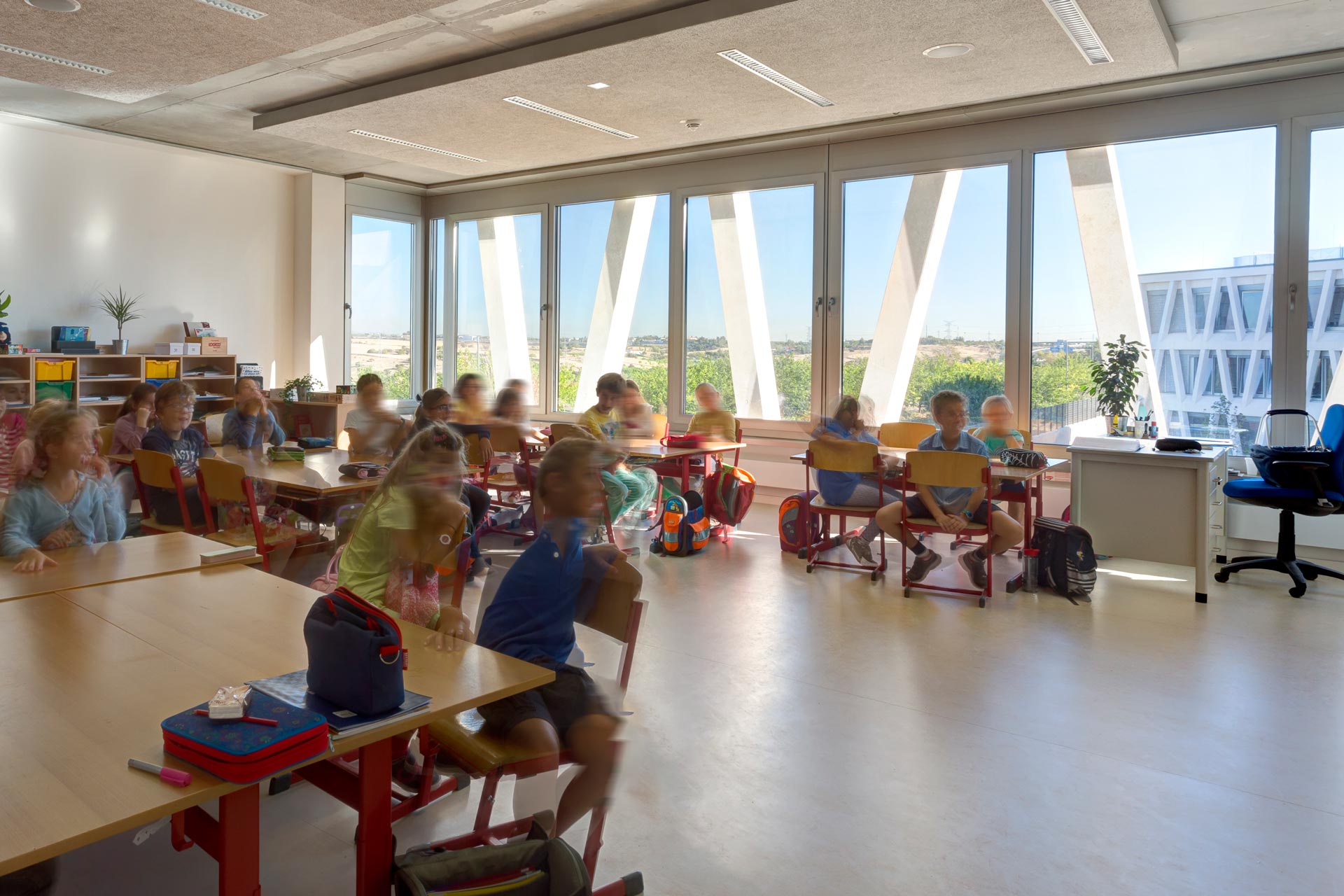

L’équipe de maitrise d’œuvre a optimisé et réduit à 50% de la surface totale les faux-plafonds acoustiques nécessaires, laissant apparente 50% de la dalle et activant son inertie thermique via ventilation naturelle nocturne. Avec le pré-rafraichissement naturel de l’air neuf et le déphasage thermique par inertie, il a été possible d’assurer le confort climatique dans les salles de classe sans avoir recours à un système actif de froid. Les espaces spéciaux tels que ceux de l’administration sont refroidis via un refroidisseur à absorption qui est alimenté par la chaleur perdue d’un système de cogénération au gaz. Les panneaux photovoltaïques installés sur le toit produisent de l’électricité et un collecteur solaire produit de l’eau chaude domestique.
2017 Auszeichnung Deutsche Architekturpreis
2016 Special mention Europäischer Architekturpreis "Energie + Architektur"
2011 BMWi-Award „Architektur mit Energie“
